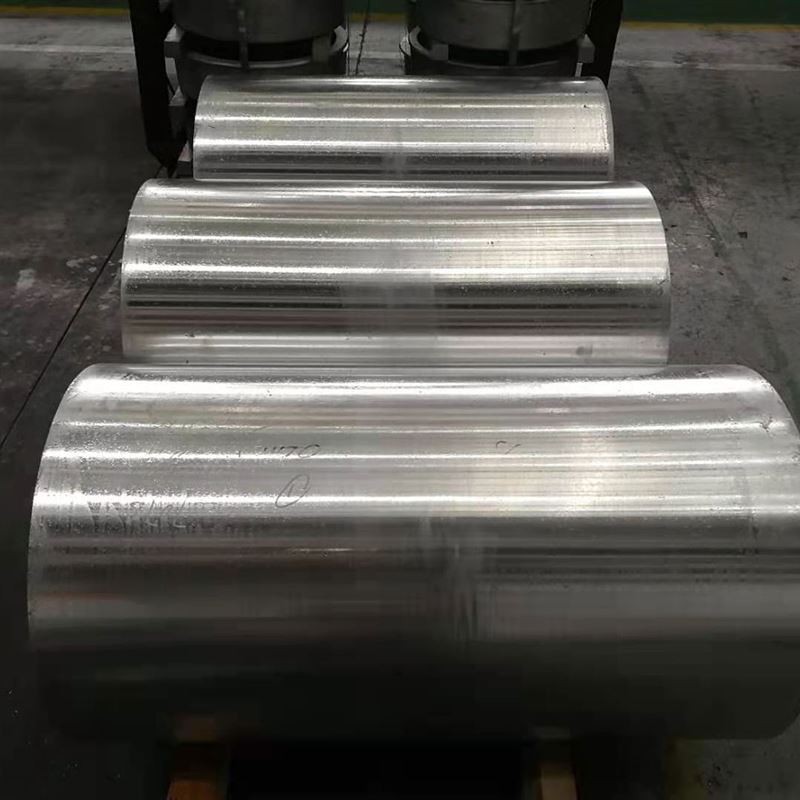

7050 kovácsolás alumínium kerek sáv

A 7050 kovácsolt alumínium kerek rúd egy rendkívül nagy szilárdságú, hőkezelhető alumínium-cink-magnesium-rézötvözet, amelyet kifejezetten kivételes szilárdság, szilárdság, fáradtság ellenállás és kiváló stressz-korrózió-repedés (SCC) ellenállás biztosítása céljából a kritikus szerkezeti komponensek alsó részén, a belső mikrotruktúrájának optimalizálásánál, a GRAMTRAM-ban, a GRAMINTAL KORLÁTOZOTT KORLÁTOZOTT KORLÁTOZÓK KORLÁTOZOTT KORLÁTOROKBAN. Kontúrok, így ideális választás a repülőgép, a katonai és a rendkívül nagy teljesítményű ipari alkalmazások számára:

Elsődleges ötvöző elemek:

Cink (zn): 5.9-6.9% (elsődleges erősítő elem)

Magnézium (mg): 2.0-2.6% (cinktel működik, hogy erősítő fázisokat képezzen)

Réz (CU): 2.0-2.6% (fokozza az erőt és a stressz korrózióállóságát)

Cirkónium (ZR): 0.08-0.15% (gabonafinomító, gátolja az átkristályosodást)

Alapanyag:

Alumínium (AL): egyensúly

Ellenőrzött szennyeződések:

Vas (Fe): MAX -nál kevesebb vagy egyenlő 0,15%

Szilícium (SI): MAX -nál kevesebb vagy egyenlő 0,12%

Mangán (MN): kevesebb vagy egyenlő 0,10% max.

Titán (TI): MAX -nál kevesebb vagy egyenlő 0,06%

Króm (CR): kevesebb vagy egyenlő 0,04% max.

Egyéb elemek: mindegyiknél kevesebb vagy 0,05% -nál, kevesebb, mint 0,15% -kal, összesen 0,15%

Prémium kovácsolási folyamat:

Olvadáskészítés:

Nagyszerű primer alumínium (minimum 99,9%)

± 0,03% -os toleranciával rendelkező ötvöző elemek pontos ellenőrzése

Többlépéses szűrőrendszerek (kerámia habszűrők, mély ágyszűrők) az ultra-magas tisztasághoz

Vákuumgeszorzás vagy előrehaladott snif gáztalanítás (hidrogén <0,08 ml/100 g)

A gabona finomítása és átkristályosítási ellenőrzése az Al-ZR mesterötvözet segítségével

Advanced Direct Chill (DC) casting technológia hibamentes, nagy méretű résekhez

Homogenizálás:

Többlépéses homogenizáció 460-480 fokon 24-48 órákra

Szigorú hőmérséklet -szabályozás: ± 3 fok

Lassú hűtési sebesség az ötvöző elemek egyenletes eloszlásának biztosítása és a makro-szegregáció kiküszöbölése érdekében

Billet -előkészítés:

Felületi kondicionálás (fejbőr vagy őrlés)

100% ultrahangos ellenőrzés (az AMS 2630 A1 osztály vagy ASTM E2375 2. szint)

Előmelegítés: 380-420 fok, pontos hőmérsékleti egységesség -szabályozással

Kovácsolási sorrend:

Többlépcsős kovácsoltás, beleértve a nyílt-die-t, a zárt vagy a radiális kovácsoltságot

A deformációs hőmérséklet: 350-400 fok (pontosan az átkristályosítási hőmérséklet alatt szabályozva)

Hidraulikus sajtókapacitás: 5, 000-50, 000 tonna (a sáv méretétől és a komplexitástól függően)

Számítógépes tervezés és vezérlés a gabonaáramlás és a deformációs sebesség optimalizálása érdekében

Minimális redukciós arány: 4: 1–6: 1, biztosítva a sűrű, egységes belső szerkezetet és az öntött szerkezet kiküszöbölését

Megoldás hőkezelés:

475-485 fok 2-4 órákra (átmérőfüggő)

Hőmérsékleti egységesség: ± 3 fok

Gyors átvitel a kioltó közegbe (<5 seconds)

Oltás:

Forróvíz -quench (60-80 fok) vagy polimer kioltás

Ellenőrzött hűtési sebesség a korrózióállóság optimalizálása érdekében

Stressz -enyhítés (T7451/T74511 Tempers esetén):

Ellenőrzött nyújtás (1-3% Plastice deformáció) a maradék stressz csökkentése érdekében

Kétlépcsős mesterséges öregedés (T7451/T74511 TEMPERS):

Első szakasz: 120 fok 6-10 órákra (GP zónák kialakulása)

Második szakasz: 160 fok 8-16 órákra (η 'és η fázisok kialakulása, SCC -ellenállás fokozása)

Az összes termelési szakasz szigorú minőség-ellenőrzés, roncsolás nélküli tesztelés és nyomonkövethetőség kezelése vonatkozik .

Ingatlan elosztás:

Axial Vs . Radiális tulajdonságok:<5% variation in strength properties (forging provides excellent anisotropy)

Belső tulajdonságváltozás a nagy átmérőjű rudak között: Általában kevesebb, mint 5%

Mag és a felületi keménység variációja:<5 HB

Szilárdság-szilárdságú egyenleg: A 7050 ötvözet kiváló törési szilárdságot kínál a 7075- T6-hoz képest, miközben megőrzi a nagy szilárdságot

Stressz -korrózió -repedési ellenállás: T7451/T74511 A TEMPERS nagyon magas SCC -ellenállást biztosít, jobb, mint a T6 Tempers

Kulcs mikroszerkezeti jellemzők:

Gabonaszerkezet:

Finom, egyenletes vegyes szerkezet az átkristályosodott és hosszúkás szemcsékkel

A gabonaáramlás a kovácsolás alakjához igazodik, a feszültség iránya mentén, kiváló mechanikai tulajdonságokat biztosítva

A cirkónium által képződött Al₃zr diszperoidok hatékonyan gátolják a gabona növekedését és átkristályosítását

ASTM gabonaméret 6-9 (45-16 μm)

Csapadék eloszlás:

η '(mgzn₂) és η (mgzn₂) fázisok: kétlépcsős öregedéssel alakítva, elsődleges erősítést biztosítva

A Cu és az MG tartalma szilárd oldatban kritikus jelentőségű az SCC ellenállás szempontjából

Rendkívül alacsony mennyiségű és szabályozott méretű primer intermetall -vegyületek, például Al₂cumg, Alzncu, Al₂cu

Textúra fejlesztése:

Az ellenőrzött kovácsolási folyamat speciális textúrát hoz létre, optimalizálja az erőt, a keménységet és az SCC ellenállást

Különleges jellemzők:

A gabona határának mérete és eloszlása (GP zónák és η ') pontosan szabályozott az SCC ellenállás maximalizálása érdekében

Optimalizált cink-kimerült zónák a gabonahatárokon, csökkentve az anódos korróziós útvonalakat

Magas kohászati tisztaság, minimalizálva a befogadási hibákat

A rendelkezésre álló standard űrlapok:

Kovácsolt kerek sáv: Átmérők 100–700 mm

Rendelkezésre álló egyedi kivágás

Különleges toleranciák és felületi kivitel (e . g ., hámozott, föld, precíziós megfordítás) kérésre elérhető

Különböző hőkezelési hőmérsékletekben kapható, például T7451, T74511, T7651, T76511

Temperamentumválasztási útmutató:

T7451/T74511: Az elsődleges választás, ha a tervezés megköveteli a nagy szilárdság és a kivételes stressz -korrózió -repedés (SCC) ellenállás egyensúlyát

T7651/T76511: Ha a formatervezéshez valamivel nagyobb szilárdságot és specifikus ellenállást igényel a hámláskorrózióval

A kovácsolási folyamat minden irányban egységesebb tulajdonságokat és alacsonyabb maradék feszültséget biztosít, így a kritikus szerkezeti komponensek számára megfelelőbbé válik

Gyártási útmutatás:

Machinabilitási besorolás: 50% (1100 alumínium=100%), nehezebb a 6061 -nél, könnyebb, mint a 7075

Chipek képződése: hajlamos finom, törött chipset képezni, de a chipek felhalmozódhatnak, jó chips -evakuálást igényelve

Hűtőfolyadék: Vízben oldódó vágófolyadék (10-15% koncentráció), nagy áramlási sebességű hűtés; Olaj-alapú vágófolyadékok is használhatók

Szerszám kopása: Magasabb, ajánlja a PCD -t vagy a bevont karbid eszközöket

Hegeszthetőség: A hagyományos hegesztési módszerek nem ajánlottak, a speciális alkalmazásokra korlátozva (e . G ., súrlódáskeverő hegesztés), jelentős erővesztés hegesztés után

Hideg munka: Rossz megfogalmazhatóság, nem alkalmas hideg hajlításra, bélyegzésre stb.

Forró munka: A kovácsolást szigorúan szabályozott hőmérsékleten és feszültség sebességgel kell elvégezni

Felszíni kezelés: eloxálható (kén eloxálva ajánlott), de a magasabb réztartalom miatt sárgás árnyalatot mutathat

Stressz -korrózió -repedés: A T7451/T74511 A Tempers nagyon magas SCC -ellenállást kínál, ami az elsődleges előnye

Felületi védelmi lehetőségek:

Elsajátítás:

II. Típus (kén): 10-25 μm vastagság, javítja a kopás és a korrózióállóság, festhető

III. Típus (kemény): 25-75 μm vastagság, nagy kopáshoz

Konverziós bevonatok:

Kromát-átalakító bevonatok (MIL-DTL -5541): Kiváló alap a festékekhez vagy ragasztókhoz, korrózióvédelmet nyújt

Krómmentes alternatívák: Környezetbeli kompatibilis

Festési rendszerek:

Epoxy Primer + poliuretán fedőréteg: Kiváló, hosszú távú védelmet nyújt, amely alkalmas repülőgép-környezetre

Burkolat:

Szélsőséges korrozív környezetben figyelembe lehet venni a tiszta alumínium vagy korrózióálló ötvözet rétegekkel történő burkolatot

Tervezési megfontolások:

Működési hőmérsékleti tartomány: -60 fok a +100 fokig (a szilárdság szignifikánsan lebomlik)

Kriogén teljesítmény: alacsony hőmérsékleten az erősség enyhe növekedése a keménység továbbra is jó

Mágneses tulajdonságok: nem mágneses

Újrahasznosság: Nagy értékű újrahasznosítható anyag

Dimenziós stabilitás: Kiváló a T7451/T74511 hőmérsékleten, precíziós megmunkáláshoz alkalmas

Erősség-súly arány: Az alumíniumötvözetek legmagasabb része, ideális az űrrepülő anyagokhoz

Szabványos tesztelési eljárások:

Kémiai összetétel:

Optikai emissziós spektroszkópia

Inert gázfúzió (hidrogéntartalom)

Az összes ötvöző elem és az ultra-alacsony szennyezősági tartalom ellenőrzése

Mechanikai tesztelés:

Szakítóvizsgálat (hosszanti, keresztirányú, rövid keresztirányú)

Keménységi tesztelés (Brinell, több hely)

Törés -szilárdsági tesztelés (K1C, Per ASTM E399)

Fáradtságvizsgálat (szükség szerint, e . G ., forgó gerenda fáradtság)

Stressz -korrózió -repedési tesztek (SCC, Per ASTM G44, G47)

Ronasztruktív tesztelés:

Ultrahangos ellenőrzés (100% -os térfogat, AMS 2630 A1 osztály, AMS-STD -2154, vagy ASTM E2375 2. szint)

Örvényáram-tesztelés (felszíni és felületi hibák)

Áthatoló ellenőrzés (felületi hibák)

Radiográfiai tesztelés (belső makroszkopikus hibák)

Mikroszerkezeti elemzés:

Gabonaméret meghatározása

Gabonaáramlás mintázatának ellenőrzése

Csapadék értékelése (TEM/SEM)

Átkristályosítási fokozat értékelése

Dimenziós ellenőrzés:

CMM (koordináta mérőgép) Ellenőrzés

Átmérő, hosszúság, egyenesség, ovalitás stb. .

Szabványos tanúsítások:

Mill tesztjelentés (en 10204 3.1 vagy 3.2)

Kémiai elemzési tanúsítás

Mechanikai tulajdonságok tanúsítása

Hőkezelés/kovácsolás tanúsítás

Ronasztruktív tesztelési tanúsítás

Megfelelőség az AMS 4106 (kovácsolás), AMS 4107 (bár), ASTM B247 (kovácsolás) és egyéb repülőgép -szabványokhoz.

AS9100 vagy ISO 9001 minőségirányítási rendszer tanúsítás

Elsődleges alkalmazások:

Repülőgép -struktúrák:

Törzskeretek, szárnyszürkék, húrok

Futómű alkatrészei

Repülőgép -csatlakozók és kötőelemek

Motor oszlop alkatrészei

Katonai és védelem:

Katonai repülőgép szerkezeti alkatrészei

Rakéta- és rakétaszerkezetek

Kritikus terheléshordozó alkatrészek páncélozott járművekhez

Nagy teljesítményű gépek:

Nagy pontosságú tesztberendezés alkatrészei

Kritikus versenyautók alkatrészei

Formák és szerszám alkatrészek (konkrét esetekben)

Tervezési előnyök:

Rendkívül nagy erő és kiváló erő-súly arány

Kiváló stressz -korrózió -repedés (SCC) ellenállás (különösen a T7451 temperamentumban)

Jó törésszilárdság, jobb, mint a 7075- t6

A kovácsolási folyamat optimalizálja a gabonaáramot, javítja a fáradtság ellenállását és anizotropiáját

Alacsonyabb oltó maradék stressz (stressz -enyhítés kezelésével)

Kiváló dimenziós stabilitás, precíziós megmunkáláshoz alkalmas

Nem mágneses

Tervezési korlátozások:

Magas költségek, elsősorban a kritikus repülőgép -alkalmazásokhoz használják

Rossz hegeszthetőség, a hagyományos hegesztés nem ajánlott

Rendkívül gyenge megfogalmazhatóság, nem alkalmas a hideg munkára

A gyenge hőállóság, a teljesítmény megemelkedett hőmérsékleten gyorsan romlik

Rendkívül igényes feldolgozási és hőkezelési követelmények, amelyek speciális berendezéseket és szigorú ellenőrzést igényelnek

Mérsékelt korrózióállóság, általában eloxálási vagy bevonatvédelmet igényel

Gazdasági megfontolások:

A nagy teljesítményű ötvözet, a kezdeti költségek lényegesen magasabbak, mint az általános célú alumíniumötvözetek

A komplex gyártási és ellenőrzési folyamatok növelik a termelési költségeket

A magas költségek ellenére kiváló teljesítménye pótolhatatlan a kritikus alkalmazásokban

Fenntarthatósági szempontok:

Nagy értékű, újrahasznosítható anyag, hozzájárulva a körkörös gazdasághoz

A repülőgépben a könnyű kialakítás hozzájárul az üzemanyag -fogyasztás és a szén -dioxid -kibocsátás csökkentéséhez

A termelési folyamatok szigorú környezetvédelmi szabályozás alatt állnak

Anyagválasztási útmutató:

Válassza a 7050 -et, amikor a tervezés megköveteli a maximális szilárdság, a kiváló törés -szilárdság, a fáradtság ellenállás és a kiváló stressz -korrózió -repedési ellenállás egyensúlyát, és a költségek nem az elsődleges korlátozó tényező

Különösen alkalmas a nyomást hordozó alkatrészekre, a futóműre, a szárnyszürkékre és más kritikus repülőgép-struktúrákra

Válassza a T7651 Temper -t, ha kissé nagyobb szilárdságra van szükség, és a hámlasztás korróziójának specifikus ellenállása szükséges

Nem alkalmas hegesztést vagy összetett hideg formázást igénylő alkalmazásokra
