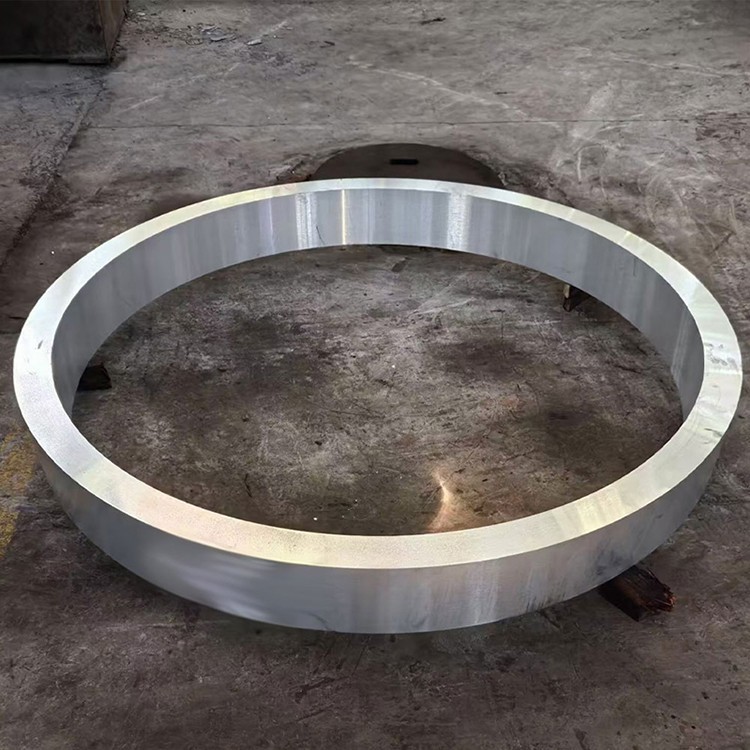

7075 T6 alumínium ötvözet kovácsoló gyűrű

A 7075 T6 alumíniumötvözet kovácsoló gyűrű ultra-nagy szilárdságú, hőkezhető alumínium-cink-magnesium-rézötvözet, amely kivételes szilárdság-súly arány, kiváló fáradtság és jó megmunkálhatóság. A pontos kovácsolási folyamat révén a belső mikroszerkezet optimalizálva van, a gabonaáramlás a gyűrű geometriájának mentén igazodik, és ez az anyag kiemelkedik a szélsőséges szilárdságra és megbízhatóságot igénylő alkalmazásokra, például a repülőgépipar, a védelem, a nagy teljesítményű gépek és a nagynyomású berendezések:

Elsődleges ötvöző elemek:

Cink (zn): 5. 1-6. 1% (elsődleges erősítő elem)

Magnézium (mg): 2. 1-2.

Réz (CU): 1. 2-2. 0% (javítja az erőt és a keménységet)

Króm (CR): 0.

Alapanyag:

Alumínium (AL): egyensúly

Ellenőrzött szennyeződések:

Vas (Fe): kevesebb vagy egyenlő a 0. 50% max.

Szilícium (SI): Kevesebb vagy egyenlő a 0. 40% max.

Mangán (MN): kevesebb vagy egyenlő a 0. 30% max.

Titanium (TI): kevesebb vagy egyenlő a 0. 20% max.

Egyéb elemek: a {{0}} {{{0}.

Prémium kovácsolási folyamat:

Olvadáskészítés:

Nagyszerű primer alumínium (minimum 99,7%)

Az ötvöző elemek pontos vezérlése ± 0. 05% tolerancia

Fejlett szűrés és szegényesítő kezelések (pl. SNIF vagy vákuumfegyverek).

A gabona finomítása (általában az al-Ti-B mesterötvözettel)

Direct-Chill (DC) félig folyamatos casting, hogy kiváló minőségű réseket készítsen

Homogenizálás:

460-480 fok 12-24 órákra

Egységes hőmérséklet -szabályozás: ± 5 fok

A lassú hűtési sebesség biztosítja az ötvöző elemek egyenletes eloszlását és kiküszöböli a makro-szegregációt

Billet -előkészítés:

Rúd felületi kondicionálása (fejbőr vagy marás)

100% ultrahangos ellenőrzés a belső hibátlanság biztosítása érdekében

Előmelegítés: 380-420 fok, pontos hőmérsékleti egységesség -szabályozással

Kovácsolási sorrend (gyűrű kovácsolás):

Idegesítő: A rés lemezre vagy az előformájú gyűrűre való kovácsolása 380-420 fokozaton

Piercing/lyukasztás: Központi lyuk létrehozása közbenső szerszámok vagy tüskék felhasználásával, fokozatosan a gyűrű alakját képezve

Gyűrűgördítés: Használjon gyűrűgörgetőgépet a tengelyirányban és sugárirányban a gyűrű előformájához, tovább finomítva a gabonaszerkezetet és a méretek ellenőrzését

Die Kovácsolás: Végső alakítás a halálban a geometriai precíziós és a felületi kivitel biztosítása érdekében

Hőmérséklet kovácsolási hőmérséklete: 350-400 fok (pontosan az átkristályosítási hőmérséklet alatt szabályozva)

Kovácsolási nyomás: Több ezer -tízezer tonna, a gyűrű méretétől és összetettségétől függően

Minimális redukciós arány: 4: 1–6: 1, biztosítva a sűrű, egységes belső szerkezetet, az öntött szerkezet kiküszöbölését és az optimalizált gabonaáram kialakulását

Megoldás hőkezelés:

465-480 fok 1-4 órákra (a gyűrűfal vastagságától függően)

Hőmérsékleti egységesség: ± 3 fok

Gyors átvitel a kioltó közegbe (<10 seconds)

Oltás:

Vízi oltás (szobahőmérséklet vagy forró víz) vagy polimer kioltás

Ellenőrzött hűtési sebesség az optimális erő és keménység elérése érdekében

Stressz -enyhítés (T651 temperamentum esetén):

Ellenőrzött nyújtás (1-3% plasztikus deformáció) vagy kompresszió a maradék stressz csökkentése érdekében

Mesterséges öregedés (T6 temper):

120 fok 24 órán át

Az összes termelési szakasz szigorú minőség-ellenőrzés, roncsolás nélküli tesztelés és nyomonkövethetőség kezelése vonatkozik.

Ingatlan elosztás:

Radiális és tangenciális tulajdonságok: A kovácsolt gyűrűk kiváló anizotrópiát mutatnak, a gabonaáramot tangenciálisan (kerületi) eloszlatva, magasabb tangenciális szilárdságot és fáradtság -ellenállást biztosítva. A sugárirányú és axiális tulajdonságok kissé alacsonyabbak lehetnek.

A falvastagság hatása a tulajdonságokra: Az szilárdság kissé növekedhet a vékonyabb falszakaszokban.

Mag a felületi keménység -variációhoz: kevesebb, mint 5 HB.

A maradék feszültség: A T651 temperamentum jelentősen csökkenti a maradék feszültséget a feszültségcsökkentés kezelésével, minimalizálva a megmunkálási torzítást.

Fáradtsági teljesítmény: A kovácsolási folyamat által kialakított optimalizált gabonaáramlás jelentősen javítja az anyag fáradtságát és ellenállást a fáradtság -repedések terjedésével szemben.

Kulcs mikroszerkezeti jellemzők:

Gabonaszerkezet:

Az átkristályosodott szemek és a hosszúkás, nem-rekrystalizált szemcsék finom, vegyes vegyes szerkezete tangenciálisan igazítva

A gabonaáramlás nagyon illeszkedett a gyűrű geometriájával, egyenletesen eloszlik, tangenciálisan, maximalizálva az anyagi teljesítményt

Al₁₈mg₃cr₂ A króm által képződött diszpersoidok hatékonyan gátolják a gabona növekedését és az átkristályosítást

ASTM gabonaméret 6-9 (45-16 μm)

Csapadék eloszlás:

η '(mgzn₂) és η (mgzn₂) fázisok: egyenletesen eloszlatva, elsődleges erősítést biztosítva

Az mgzn₂ folyamatos csapadéka a stressz -korrózióérzékenység csökkentése érdekében szabályozott gabonahatárokon

A kisebb Fe, Si által képződött durva intermetall vegyületek ténylegesen lebontottak és szétszórtak

Textúra fejlesztése:

A kovácsolási folyamat speciális textúrát hoz létre a tangenciális tulajdonságokhoz

Különleges jellemzők:

Magas kohászati tisztaság, minimalizálva a nemfémes beillesztési hibákat

A szigorúan ellenőrzött szemcsék határok A cink-kimerült zóna szélessége és a folyamatos csapadék kritikus jelentőségű az SCC ellenállás szempontjából

A rendelkezésre álló standard űrlapok:

Kovácsolt gyűrűk: Külső átmérő 100 mm - 1500 mm, falvastagság 10–300 mm

Egyéni dimenziók és geometriák rendelkezésre állnak az ügyfelek rajzai és követelményei szerint

Különböző megmunkálási feltételek állnak rendelkezésre, pl. Kovácsoltak, durva megmunkálva, befejezés megmunkálva

Temperamentumválasztási útmutató:

T6: Ha maximális szilárdságra van szükség, és a környezeti feltételek nem súlyosak, vagy vastag falú gyűrűknél, amelyek nem érzékenyek az SCC-re

T651: Ha nagy szilárdságra van szükség, és a gyűrű jelentős precíziós megmunkáláson megy keresztül a torzulás csökkentése érdekében

T73/T7351: Amikor a gyűrű korrozív környezetben fog működni, és rendkívül magas SCC -ellenállást igényel, valamilyen erő rovására

A 7075 ötvözet T6 -as temperamentuma némi érzékenységgel rendelkezik az SCC -vel szemben. A kritikus alkalmazásokhoz általában ajánlott a túlzott hőmérsékletek, mint például a T73, a T74. Maga a kovácsolási folyamat elősegíti az SCC kockázatának csökkentését a gabonaáramlás optimalizálásával.

Gyártási útmutatás:

Machinabilitási besorolás: 40% (1100 alumínium=100%), viszonylag nehéz gépelni, különösen a T6 hőmérsékleten, nagy keménység miatt

Chipek képződése: hajlamos finom, törött chipset képezni, de a hőkoncentrációhoz jó chips -evakuálást és hűtést igényel

Hűtőfolyadék: Vízben oldódó vágófolyadék (10-15% koncentráció), nagy áramlási sebességű hűtés; Olaj-alapú vágófolyadékok is használhatók

Szerszám kopása: Magas, ajánlja a PCD -t vagy a bevont karbid szerszámokat, rendszeres ellenőrzés

Hegeszthetőség: Nagyon gyenge, a hagyományos hegesztés nem ajánlott, olyan speciális folyamatokra korlátozva, mint a súrlódási keverés, a hegesztés utáni jelentős erővesztéssel

Hideg munka: rossz megfogalmazhatóság, nem alkalmas hideg hajlításra, bélyegzésre stb.

Forró munka: A kovácsolást szigorúan szabályozott hőmérsékleten és feszültség sebességgel kell elvégezni

Felszíni kezelés: eloxálható (kén eloxálva ajánlott), de nem javítja szignifikánsan az SCC érzékenységét.

Felületi védelmi lehetőségek:

Elsajátítás:

II. Típus (kén): 10-25 μm vastagság, javítja a kopást és a korrózióállóságot, festhető

III. Típus (kemény): 25-75 μm vastagság, nagy kopáshoz

Konverziós bevonatok:

Kromát-átalakító bevonatok (MIL-DTL -5541): Kiváló alap a festékekhez vagy ragasztókhoz, korrózióvédelmet nyújt

Krómmentes alternatívák: Környezetbeli kompatibilis

Festési rendszerek:

Epoxy Primer + poliuretán fedőréteg: Kiváló hosszú távú védelmet nyújt, különösen az űr- és katonai alkalmazásokhoz

Burkolat:

Szélsőséges korrozív környezetben figyelembe lehet venni a tiszta alumínium vagy korrózióálló ötvözött rétegekkel ellátott burkolatot, de növeli a súlyt és a költségeket

Tervezési megfontolások:

Működési hőmérsékleti tartomány: -60 fok a +100 fokig (a szilárdság szignifikánsan lebomlik)

Kriogén teljesítmény: alacsony hőmérsékleten az erősség enyhe növekedése, a keménység továbbra is jó, nincs törékeny átmenet

Mágneses tulajdonságok: nem mágneses

Újrahasznosság: Nagy értékű újrahasznosítható anyag

Dimenziós stabilitás: Kiváló T651 temperamentumban, alkalmas precíziós megmunkálásra

Erősség-súly arány: Az alumíniumötvözetek legmagasabb része, ideális az űrrepülő anyagokhoz

Szabványos tesztelési eljárások:

Kémiai összetétel:

Optikai emissziós spektroszkópia

Inert gázfúzió (hidrogéntartalom)

Az összes ötvöző elem és szennyezősági tartalom ellenőrzése

Mechanikai tesztelés:

Szakítóvizsgálat (radiális, tangenciális, axiális)

Keménységi tesztelés (Brinell, több hely)

Törés -szilárdsági tesztelés (K1C, Per ASTM E399)

Fáradtságvizsgálat (szükség szerint, pl. Forgó hajlító fáradtság, repedés növekedési üteme)

Stressz -korrózió -repedési tesztek (SCC, Per ASTM G44, G47), különösen a T6 Temper -ben

Ronasztruktív tesztelés:

Ultrahangos ellenőrzés (100% -os térfogat, AMS 2630 A1 osztály, AMS-STD -2154, vagy ASTM E2375 2. szint)

Örvényáram-tesztelés (felszíni és felületi hibák)

Áthatoló ellenőrzés (felületi hibák)

Radiográfiai tesztelés (belső makroszkopikus hibák)

Mikroszerkezeti elemzés:

Gabonaméret meghatározása

Gabonaáramlás mintázatának ellenőrzése

Csapadék értékelése (TEM/SEM)

Átkristályosítási fokozat értékelése

Dimenziós ellenőrzés:

CMM (koordináta mérőgép) Ellenőrzés

Külső átmérő, belső átmérő, falvastagság, magasság, síkság, koncentrikusság stb.

Szabványos tanúsítások:

Mill tesztjelentés (en 10204 3. 1 vagy 3.2)

Kémiai elemzési tanúsítás

Mechanikai tulajdonságok tanúsítása

Hőkezelés/kovácsolás tanúsítás

Ronasztruktív tesztelési tanúsítás

Megfelelőség az AMS 4133 (gyűrűs kovácsolás), AMS 4145, ASTM B247 (kovácsolás) és más űrrepülési előírásokhoz

AS9100 vagy ISO 9001 minőségirányítási rendszer tanúsítás

Elsődleges alkalmazások:

Repülési űr:

Motorházak, vezető lapátgyűrűk

Repülőgép turbina alkatrészei

Futómű melléklete

Rakéta- és rakétabeák gyűrűk

Védelem:

Katonai jármű toronygyűrűk

Pisztolytorony alapok

Nagynyomású hajó karimák

Nagy teljesítményű gépek:

Nehéz gépek versenyek

Nagysebességű forgó alkatrészek

Precíziós műszer szerkezeti alkatrészei

Ipari felszerelés:

Olaj- és gázfúróberendezés alkatrészei

Szelepek és karimák

Tervezési előnyök:

Rendkívül nagy szilárdság-súly arány a könnyű kialakításhoz

A kovácsolási folyamat optimalizált gabonaáramlást hoz létre, javítva a fáradtság szilárdságát és a törés keménységét

Jó megmunkálhatóság (más ultra-magas erősségű acélokhoz viszonyítva)

Alacsony maradék feszültség T651 temperamentumban, kiváló dimenziós stabilitás, alkalmas precíziós megmunkálásra

Nem mágneses

Tervezési korlátozások:

A T6 temperamentum bizonyos érzékenységgel rendelkezik a stressz -korrózió -repedés (SCC) és a hámlasztás korróziója iránt; A kritikus alkalmazásokhoz a túlzott hőmérsékleteket, mint például a T73, a T74 -et kell figyelembe venni

Nagyon gyenge hegeszthetőség, a hagyományos hegesztés nem ajánlott

Rossz hideg megfogalmazhatóság, amelyet általában lágyított állapotban képeznek

A gyenge hőállóság, a teljesítmény megemelkedett hőmérsékleten gyorsan romlik

Viszonylag magas költség

Gazdasági megfontolások:

A 7075 T6 kovácsolt gyűrűk nagy teljesítményű anyagok, magasabb kezdeti költségekkel

A komplex kovácsolás, a hőkezelés és az ellenőrzési folyamatok növelik a termelési költségeket

A magas költségek ellenére fölénye pótolhatatlanná teszi a szélsőséges teljesítményt és a megbízhatóságot igénylő alkalmazásokban

Fenntarthatósági szempontok:

A 7075 ötvözet egy újrahasznosítható anyag, amely hozzájárul az erőforrás körkörösségéhez

Az űrkutatás könnyű kialakítása segít csökkenteni az üzemanyag -fogyasztást és a szén -dioxid -kibocsátást

A hosszú termék élettartama és a nagy megbízhatóság csökkenti a pótlást és a hulladéktermelést

Anyagválasztási útmutató:

Válasszon 7075 T6 kovácsolt gyűrűt, ha maximális szilárdságra és könnyűsúlyra van szükség, és a szolgáltatási környezet nem korrozív, vagy a hatékony védelmi intézkedések érvényben vannak

Nagy feszültség, fáradtságterhelésnek és nagy megbízhatóságot igénylő gyűrűs alakú szerkezeti alkatrészekhez alkalmas

A stressz -korrózió vagy hámlasztási korrózió kockázatainak potenciálisan kitett alkalmazások esetén a 7075 (pl. T73, T74) vagy a 7050 ötvözet túlzott hőmérsékleteit prioritássá teszik.
