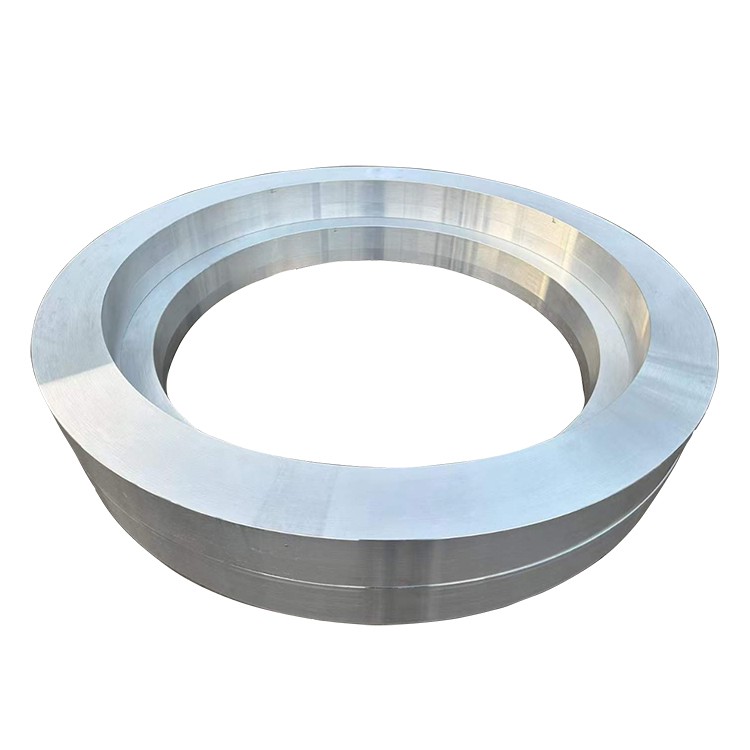

Nagy átmérőjű alumínium ötvözet

A nagy átmérőjű alumíniumötvözet kovácsi gyűrűk elengedhetetlenek, nagy teljesítményű szerkezeti alkatrészek a modern iparban, széles körben használják a mezőkben, amelyek szigorú követelményeket igényelnek az erősségre, a szilárdságra, a megbízhatóságra, Megnövekedett falvastagság és magasság . A kovácsolás kiváló mechanikai tulajdonságokat, nagyon sűrű belső szerkezetet és optimalizált gabonaáramot ad a gyűrű kerülete mentén, lehetővé téve a kiváló teljesítményt extrém működési körülmények között .

Gyakori alumíniumötvözet:

Nagy szilárdságú sorozat (E . G ., 2024, 7075, 7050): Elsősorban a repülőgép-, katonai és egyéb területeken használják, amelyek szélsőséges szilárdság-súly arányú igényei vannak .

Korrózióálló/hegeszthető sorozat (E . G ., 5083, 5A06): Széles körben alkalmazzák a tengeri tervezésben, a kriogén tárolótartályokban, a nyomás edényekben és más területekben, amelyek magas korrózióállóságot, hegeszthetőséget és kriogén szilárdságot igényelnek .

Általános szerkezeti sorozat (E . G ., 6061, 6082): Alkalmas az általános mérnöki struktúrákhoz, az erő kiegyensúlyozásához, a megmunkálhatósághoz és a költségekhez .

Premium kovácsolási folyamat nagy átmérőjű gyűrűkhöz: A nagy átmérőjű alumíniumötvözet kovácsolási gyűrűk előállítása technológia-igényes és berendezés-igényes folyamat, különös tekintettel a belső minőségre és a mikroszerkezeti egységességre:

Olvadék- és rúd -előkészítés:

A nagy tisztaságú elsődleges alumínium és ötvözet elemeket választják ki: .

Fejlett olvadás, finomítás, szűrés és gáztalanító technológiák (E . G ., SNIF, vákuumfaszítást, elektromágneses keverést) alkalmazzák az ultra-magas olvadási tisztaság biztosítására, minimalizálva a mellékleteket és a gáztartalmat .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

A nagy, közvetlen hőmérsékletű (DC) casting rendszereket nagy átmérőjű rúd előállítására használják stabil méretű és egységes belső struktúrával, amely megfelel a későbbi nagyszabású kovácsolás követelményeinek .

Rúd -homogenizációs kezelés:

A nagy rúd hosszú időtartamú (tipikusan több tíz órát), többlépcsős homogenizációs lágyító kezelést végez a makroszegáció kiküszöbölése, az ötvöző elemek egységesebb eloszlásának biztosítása és a ronot rugalmasság javítása érdekében, előkészítve őket a későbbi . kovácsoláshoz.

Tuskó -előkészítés és ellenőrzés:

Ingot felszíni kondicionálás (fejbőr vagy őrlés) a felszíni hibák eltávolításához .

Szigorú 100% ultrahangos ellenőrzést végeznek annak biztosítása érdekében, hogy a rúd mentes legyen minden olyan belső hibától, amely befolyásolhatja a kovácsolás minőségét és a végtermék teljesítményét (E . G ., repedések, porozitás, nagy inklúzások) .

Előmelegítés: A rostot vagy az előformát egyenletesen melegítik a pontos kovácsolási hőmérsékleti tartományhoz, hogy biztosítsák az optimális rugalmasságot és az egységes deformációt a . formázás során

Kovácsolási sorrend:

Felzaklató és előkérő: A rostot többirányú, többszörös idegesítő és rajzolási műveleteknek vetik alá nagy hidraulikus sajtóin, hogy lebontják az As-Cast szerkezetet, kiküszöböljék a nagy szemcséket, és megfelelő preform alakot képezzenek (e . G ., lemez vagy palacsinta) .}}}}}}}}}}}}}}}}}}}}}

Lyukasztó.

Gyűrűs gördülő kialakulás: Ez elengedhetetlen a nagy átmérőjű gyűrűk kialakításához . nagy függőleges vagy vízszintes gyűrűhengeres gépeknél a folyamatos sugárirányú és axiális tömörítést a gyűrű előformájára egy főhenger és egy mandrel tekercs határozza meg, a gyűrű átmérőjének folyamatosan növelve a gyűrű átmérőjét. kerületi, jelentősen javítva a kerületi mechanikai tulajdonságokat, és tovább fokozza az anyag sűrűségét .

Die Die Kovácsolás (opcionális): Bonyolultabb formájú vagy rendkívül nagy dimenziós pontossági követelményekkel rendelkező gyűrűk esetén a végső formázást nagyméretű kovácsolási sajtókon lehet elvégezni a pontos geometriai méretek és a jó felületi felület elérése érdekében .

Hőkezelés:

Az ötvözött fokozat és a végső teljesítményigénytől függően a megoldáskezelés, a kioltás és az öregedési kezelést (hőkezelhető ötvözetekhez) vagy stabilizációs kezelést (nem melegíthető ötvözetek esetén) végezzük . A hőkezelési folyamatok kritikusak a mikroszíves egységességhez és a stressz-szabályozáshoz a nagy átmérőjű ringek mikroszíves és csökkentése érdekében. Stressz .

Befejezés és ellenőrzés:

Darabing, egyenesítés, dimenziós ellenőrzés, felületi minőség -ellenőrzések stb. .

Végül átfogó, roncserő tesztelést (E . G ., ultrahangos, behatolási, örvényáramot végeznek, hogy a termék belső és felületi minősége teljes mértékben megfeleljen a szabványoknak és az ügyfelek igényeinek, .

A nagy átmérőjű alumínium ötvözet kovácsoltó gyűrűk mechanikai tulajdonságai a kiválasztott ötvözet -fokozattól, a hőkezelési temperamentumtól és a kovácsolási folyamat optimalizálásától függnek, általában a kovácsolt gyűrűk a következő előnyöket kínálják:

Tipikus teljesítménytartomány (az ötvözettől és a temperamentumtól függően):

Végső szakítószilárdság: 270 MPa - 600 MPA

Hozamszilárdság (0,2%): 120 MPa - 550 MPA

Meghosszabbítás: 7% - 25%

Keménység: 60 HB - 180 HB

Fáradtság: 100 MPa - 200 MPA

Törési szilárdság (K1C): 20 MPA√M - 45 MPA√M

A nagy átmérőjű alumínium ötvözet kovácsolt gyűrűk mikroszerkezete kiváló makroszkopikus tulajdonságaik alapvető garanciája:

Kulcs mikroszerkezeti jellemzők:

Gabonaszerkezet és gabonaáramlás:

A kovácsolás után, különösen a gyűrűgördítés, a durva, as-ártott szemcsék törnek és átorientáltak, és finom, egyenértékű átkristályosodott szemcséket és/vagy hosszúkás, nem-rekrystalizált szemcséket képeznek a . fő deformációs irányhoz igazítva.

A gabonaáramlás egyedülálló tulajdonság a koláttlanul, utalva a belső fémszemcsék által képződött rostos szerkezetre a műanyag deformáció során a kontúr és a feszültség iránya mentén . Nagy átmérőjű kovácsi gyűrűkben egyenletesen eloszlik a gyűrű kerülete mentén, kiváló kerületi szilárdságot, fáradtság ellenállást és szilárdságot.

Összefoglaló elemek (e . g ., almncr) képződött diszpersoidjai hatékonyan gátolják a gabona növekedését és átkristályosítását, fenntartva a gabona finomítását .

Nagy sűrűségű és hibás elimináció:

A kovácsolási folyamat során alkalmazott óriási nyomás teljesen bezárja a belső hibákat, például a porozitást, a zsugorodási üregeket és a gázzsebeket, amelyek az öntés során felmerülhetnek, jelentősen javítva az anyag sűrűségét .

Csökkenti a nemfémes zárványokat és a makroszegációt, ami egységesebb mikroszerkezethez vezet .

Erősítő fáziseloszlás:

A hőkezelési folyamatok pontos ellenőrzése biztosítja a megerősítő fázisok egyenletes és finom csapadékát és eloszlását (E . G ., mg₂al₃ 5xxx sorozatban, vagy al₂cumg, mgzn₂ 2xxx/7xxx sorozatban) a gabonafélékben és a szemcsészékben, maximalizálva az Alloing -t.

A csapadékok morfológiáját és eloszlását a gabonahatárokon is szigorúan szabályozzák a stressz -korrózió -repedés ellenállás optimalizálása érdekében .

A nagy átmérőjű alumíniumötvözet kovácsolási gyűrűk mérettartománya nagyon széles, és az ügyfélspecifikus követelmények szerint gyártható .

Testreszabási képesség:

Különböző méretű, alakzatokkal rendelkező, egyedi méretű kovácsolt gyűrűk (e . G ., nem kör alakú, kúpos), és a tolerancia követelmények részletes ügyfél-rajzok és műszaki specifikációk szerint állíthatók elő. .

Általában durva, megmunkált vagy befejezett körülmények között kínálják az ügyfelek feldolgozási költségeinek és időinek csökkentése érdekében .

A nagy átmérőjű alumíniumötvözet kovácsolási gyűrűk különféle hőkezelő hőmérsékletekben szállíthatók, az ötvözött típusuk és a végső alkalmazási követelményektől függően .

Temperamentumválasztási útmutató:

Erőt követelmény: A 7xxx sorozat T6 temperamentuma a legmagasabb szilárdságot kínálja, de az SCC érzékenységét . figyelembe kell venni

Korrózióállóság: 5xxx sorozat (H116/H321) és a 7xxx T73/T74 sorozat a legjobb választás .

Hegesztés: Az 5xxx és a 6xxx sorozatú ötvözetek kiváló hegeszthetőséggel rendelkeznek . A hagyományos fúziós hegesztés általában nem ajánlott a 2xxx és a 7xxx sorozathoz .

Szolgáltatási környezet: Különleges követelmények a tengeri környezetre, a kriogén környezetre, a nyomás edényekre stb.

A nagy átmérőjű alumíniumötvözet-kovácsolt gyűrűk megmunkálása általában nagy, nagy rangúságú szerszámgépeket és speciális megmunkálási stratégiákat igényel .

Gyártási útmutatás:

Megmunkálhatóság: Az alumíniumötvözetek általában jó megmunkálhatósággal rendelkeznek, de a ragasztás és a chip csomagolás gyakori kérdések . éles szerszámok nagy gereblyézéssel, magas spirál szögekkel, kombinálva a hatékony hűtő kenőanyagokkal és a jó chip -evakuálási rendszerekkel, .

Fennmaradó stresszkezelés.

Felszíni kezelés: ANODING, Festés vagy Konverziós bevonatkezelések alkalmazhatók a szolgáltatási környezettől és az esztétikai követelményektől függően .

A nagy átmérőjű alumínium ötvözet kovácsolt gyűrűk korrózióállósága kulcsfontosságú előnye annak, hogy durva környezetben alkalmazzák .

Védelmi rendszerek:

Ötvözött és hőmérsékleti kiválasztás: Válassza ki az ötvözött fokozatokat és a hőkezelő hőmérsékleteket természetéből adódóan kiváló korróziós rezisztenciával (E . G ., 5xxx H116/H321 vagy 7xxx sorozat T73/T74) .}}}} sorozat.

Felszíni kezelés:

Eloxálás: A leggyakoribb védelmi módszer, amely kemény, sűrű oxidfilmet alkot, amely fokozza a korrózió és a kopásállóságot .

Kémiai átalakító bevonatok: Kiváló alapozóként szolgáljon festékek vagy ragasztók számára, alapvető védelem biztosítása .

Festési/bevonórendszerek: A nagyteljesítményű epoxi primerek és a poliuretán fedőrétegek hosszú távú védelmet nyújtanak a tengeri és ipari környezetben .

Tervezési megfontolások: Kerülje el a víz beillesztésének és a hasadék korróziójának területeit; Alkalmazza a galvanikus izolációt, ha érintkezik az eltérő fémekkel .

Tervezési megfontolások:

Könnyűsúlyú: Az alumíniumötvözetek alacsony sűrűsége lehetővé teszi a nagy átmérőjű gyűrűk jelentős súlycsökkentését, amely jelentős gazdasági és teljesítmény -előnyöket kínál az űrben, a vasúti szállításban és a tengeri alkalmazásokban .

Üzemi hőmérsékleti tartomány.

Erő- és merevségi egyensúly.

Környezeti alkalmazkodóképesség: Vegye figyelembe azokat a tényezőket, mint a korroszivitás, a hőmérsékleti tartomány, a rezgés és a munkakörnyezet ütési terhelései .

A nagy átmérőjű alumíniumötvözet kovácsolt gyűrűk minőség -ellenőrzése rendkívül szigorú, a nyersanyagoktól a késztermékekig tartó minden szakaszon átfedő .

Szabványos tesztelési eljárások:

Nyersanyag -tanúsítás: A rúdok nyomonkövethetősége, a kémiai összetétel ellenőrzése, a hőszám, a termelési dátum stb. .

Olvadék- és rúdminőség -ellenőrzés: Online elemi elemzés, hidrogéntartalom mérése, szűrő hatékonyságának megfigyelése, ultrahangos hibaérzékelés .

A folyamatfigyelés kovácsolása: A hőmérsékleti profilok, a deformációs mennyiségek, a nyomás, a szerszám állapot stb. Valós idejű megfigyelése .

Hőkezelési folyamatfigyelés: Kemence hőmérsékleti egységessége, idő, hűtési sebesség, oltóhús hőmérséklete stb. .

Dimenziós és geometriai pontossági ellenőrzés: A külső és a belső átmérő, a falvastagság, a magasság, a síkság, a koncentricitás stb. Átfogó ellenőrzése ., nagy pontosságú koordináta mérőgépek (CMMS), lézeres szkennerek, stb.

Mechanikus tulajdonságvizsgálat:

Mintavétel.

Tesztek: Szakító (UTS, YS, EL), keménység, ütési szilárdság, fáradtság, törési szilárdság, stressz -korrózió -repedés (SCC) .

Roncserő tesztelés (NDT):

Ultrahangos tesztelés: A teljes gyűrű 100% -os térfogat -ellenőrzése, a belső hibák kimutatására szolgáló leghatékonyabb módszer (E . G ., zárványok, porozitás, repedések, intertergiás korrózió), gyakran szükség van az Aerospace Standards (e . g ., AMS 2630 Class) {{{{{{. g .} {

Behatoló tesztelés: Detektálja a felszíni és a felület közeli hibáit .

Örvényáram -tesztelés: Detektálja a felületi és a felület közeli hibáit, különösen a vezetőképes anyagok esetében .

Radiográfiai tesztelés (RT): A belső hibák újbóli ellenőrzéséhez használják specifikus kritikus területeken .

Mikroszerkezeti elemzés: Metallográfiai vizsgálat a gabona méretének, a gabonaáramlásnak, az átkristályosítás fokának, a csapadék eloszlásának, a hibás típusainak stb.

Felületi érdesség mérése.

Szabványok és tanúsítások:

Megfelel az ASTM B247, AMS (Aerospace Anyagok specifikációi), EN (Európai Szabványok), GB/T (kínai nemzeti szabványok) stb.

Minőségi rendszer tanúsítások: ISO 9001, AS9100 (Aerospace) .

EN 10204 3. típusú . 1 vagy 3.2 Anyagteszt-jelentéseket lehet nyújtani, és a harmadik fél tanúsítványa elrendezhető az ügyfelek kérésére.

A nagy átmérőjű alumíniumötvözet kovácsi gyűrűk kritikus szerepet játszanak a különféle csúcstechnológiájú és nehéz ipari ágazatokban, kiváló teljes teljesítményük miatt .

Elsődleges alkalmazási területek:

Űrrepülés: Repülőgép-motorházak, turbina alkatrészgyűrűk, futómű-rakodó gyűrűk, rakétatartó tartály csatlakozó gyűrűk, űrhajó szerkezeti gyűrűk stb. .

Energiaipar: Nukleáris erőmű berendezésgyűrűk, szélturbina fő tengely karimák, nagy nyomású edények karimák, hidrogén üzemanyag -tartálygyűrűk stb.

Tengeri és offshore tervezés: Nagy hajótest-szerkezeti csatlakozó gyűrűk, kritikus tartógyűrűk a tengeri fúrási platformokhoz, nyomáshéj-csatlakozó gyűrűk a mélytengeri ártalmatlanítókhoz, LNG hordozó tartálygyűrűk stb.

Vasúti tranzit: Nagysebességű vasúti karosszéria, csatlakozó gyűrűk, kritikus korlátos kovácsok, nagy vonatfék-gyűrűk, stb. .

Katonai: Nagy tüzérségi pisztolytartók, páncélozott járművehöz hordozó gyűrűk, rakétavállalási gyűrűk stb. .

Nehéz gépek: Nagy csapágyversenyek, fogaskerekes üregek, főcsapágygyűrűk az alagút unalmas gépekhez stb. .

Tervezési előnyök:

Könnyűsúlyú: Az alumíniumötvözetek alacsony sűrűsége a kovácsolási eljárással lehetővé teszi a nagy szerkezeti alkatrészek jelentős súlycsökkentését, a hatékonyság javítását és a működési költségek csökkentését .

Nagy megbízhatóság és biztonság: A nagy szilárdság, a nagy keménység, a kiváló fáradtság-ellenállás és a kovácsolás által biztosított sűrű belső mikroszerkezet biztosítja az alkatrészek hosszú távú megbízhatóságát szélsőséges terhelések és komplex környezetek mellett .

Dimenziós stabilitás: A szigorú hőkezelés és a feszültség enyhítése után a nagy átmérőjű kovácsolt gyűrűk jó dimenziós stabilitást mutatnak a későbbi megmunkálás és a hosszú távú szolgáltatás során .

Korrózióállóság: Különösen az 5xxx sorozatú ötvözetek kiváló korrózióállóságot mutatnak a tengeri és ipari környezetben .

Tervezési rugalmasság: Különböző összetett és igényes tervezési követelmények teljesíthetők különböző ötvözetek, hőkezelő hőmérsékletek kiválasztásával és testreszabott kovácsolási folyamatokkal .

Tervezési korlátozások:

Költség: A nagy átmérőjű kovácsolt gyűrűk előállítása drága speciális berendezéseket és komplex folyamatokhoz szükséges, ami magasabb kezdeti költségeket eredményez .

Hőmérsékleti érzékenység: Néhány nagy szilárdságú alumíniumötvözet hosszú távú, magas hőmérsékletű környezetben tapasztalhatja a teljesítmény lebomlását, amely megköveteli a működési hőmérsékleti határértékek figyelembevételét .

Hegesztés: Néhány nagy szilárdságú ötvözet rossz hegeszthetőséggel rendelkezik, amihez speciális hegesztési technikákat vagy kialakítást igényelhet a hegesztés elkerülése érdekében .

Fennmaradó stressz: A nagyméretű kovácsolás kioltási folyamata jelentős maradék feszültségeket okozhat, megfelelő stressz-enyhítéskezeléseket igényelve .

Gazdasági és fenntarthatósági szempontok:

Életciklus értéke: Bár a kezdeti beruházás magas, a kovácsolt gyűrűk kiváló teljesítménye és hosszú élettartama csökkenti a karbantartási és pótlási költségeket, hosszú távon magasabb gazdasági értéket kínálva .

Anyagfelhasználás.

Környezetbarátság: Az alumíniumötvözetek teljesen újrahasznosítható anyagok, összehangolva a zöld gyártási alapelvekhez; A termék könnyűsúlya szintén hozzájárul a végtermékek energiafogyasztásának és szén -dioxid -kibocsátásának csökkentéséhez .
