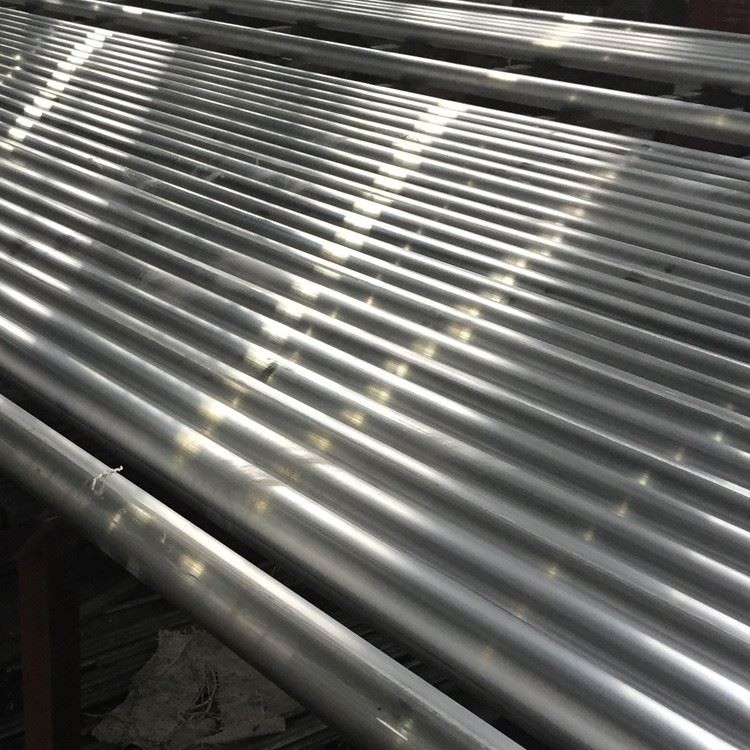

7075 T6 alumínium kerek sáv

A 7075 extrudált alumínium kerek rúd egy 7075 alumínium ötvözet, egy körkörös keresztmetszettel, amely extrudálási technológián keresztül készül .

A szálláslekérdezés elküldése

1. anyagösszetétel és gyártási folyamat

7075- A T6 alumínium kerek sáv a nagy szilárdságú alumíniumötvözetek csúcspontját képviseli, amely kivételes kombinációt kínál az űr, a védelem és a nagy teljesítményű mechanikai alkalmazások számára:

Elsődleges ötvöző elemek:

Cink (zn): 5.1-6.1% (fő erősítő elem)

Magnézium (mg): 2.1-2.9% (fokozza a csapadékkeményedést)

Réz (CU): 1.2-2.0% (javítja az erősséget és a feszültségállóságot)

Króm (CR): 0.18-0.28% (korróziós rezisztencia és gabonaszerkezet -szabályozás)

Alapanyag:

Alumínium (AL): 87,1% -nál nagyobb vagy egyenlő (egyenleg)

Ellenőrzött szennyeződések:

Vas (Fe): MAX -nál kevesebb vagy egyenlő 0,50%

Szilícium (SI): MAX -nál kevesebb vagy egyenlő 0,40%

Mangán (MN): kevesebb vagy egyenlő 0,30% -nál max.

Titán (TI): kevesebb vagy egyenlő, mint 0,20% max.

Egyéb elemek: mindegyiknél kevesebb vagy 0,05% -nál, kevesebb, mint 0,15% -kal, összesen 0,15%

Prémium gyártási folyamat:

Olvadáskészítés:

Elsődleges nagy tisztességű alumínium (minimum 99,7%)

Pontos ötvöző elem -kiegészítések ± 0,1% -os toleranciával

Fejlett szűrés kerámia habszűrőkön keresztül (30-40 PPI)

SNIF ZÖLTSÉGI KEZELÉS (hidrogén <0,10 ml/100G)

Gabona finomítás az al-ti-b mesterötvözettel

Direct-Chill (DC) félig folyamatos casting

Homogenizálás:

460-480 fok 24-48 órákra

Egységes hőmérséklet -szabályozás: ± 5 fok

Ellenőrzött hűtési sebesség: 20-30 fok /óra

A durva intermetallikumok feloszlatása

Mikroszregáció elimináció

Forró munkafolyamat:

Bontás kovácsolás/gördülés: 385-415 fok

Közbenső műveletek: 370-400 fok

Végső forró munka: 350-380 fok

Számítógépes hőmérséklet -megfigyelés az egész

Megoldás hőkezelés:

465-485 fok 1-2 órákra (átmérőfüggő)

Hőmérsékleti egységesség: ± 3 fok

Gyors átvitel a kioltó közegbe

Maximális átviteli idő: 10 másodperc

Oltás:

Hideg víz (10-30 fok)

Agitáció az egységes hűtéshez

Minimális hűtési sebesség: 100 fok /sec felületen

Hideg nyújtás (T651):

1.5-3.0% állandó deformáció

Stresszoldás és egyenesítés

Dimenziós pontosság javítása

Mesterséges öregedés (T6): Dual Stage öregedési folyamat:

Első szakasz: 110-130 fok 4-6 órákra

Második szakasz: 165-175 fok 8-12 órákra

Hőmérsékleti egységesség: ± 3 fok

Ellenőrzött hűtés öregedés után

Végső feldolgozás:

Precíziós középső csiszolás (opcionális)

Stresszmentes egyenesítés

Ronasztást okozó tesztelés

Felszíni kezelés és védelem

Teljes folyamat nyomonkövethetősége számítógépes minőség -megfigyeléssel minden szakaszban .

2. 7075- T6 alumínium kerek sáv mechanikai tulajdonságai

Ingatlan	Minimális	Tipikus hatótávolság	Vizsgálati módszer
Végső szakítószilárdság	570 MPA	580-600 MPA	ASTM E8
A hozamszilárdság (0,2%)	500 MPa	510-540 MPA	ASTM E8
Meghosszabbítás (2 hüvelyk)	7%	8-11%	ASTM E8
Keménység (Brinell)	150 HB	155-165 HB	ASTM E10
Fáradtság (5 × 10⁸)	160 MPa	170-190 MPA	ASTM E466
Nyíróerő	330 MPA	340-360 MPA	ASTM B769
Törési szilárdság (K₁C)	24 MPA√M	25-29 mpa√m	ASTM E399
Nyomóhozam -szilárdság	520 MPA	530-550 MPA	ASTM E9
Rugalmassági modulus	71,7 GPA	71.7-72.4 GPA	ASTM E111

Ingatlan elosztás:

Longitudinális és keresztirányú tulajdonságarány: 1,00: 0,95 (szilárdság), 1,00: 0,75 (meghosszabbítás)

Variáció az átmérőn:<5% for diameters up to 75mm, <8% for diameters >75 mm

Mag és a felületi keménység variációja:<10 HB for diameters up to 100mm

Ingatlan stabilitása:<3% strength reduction after 10,000 hours at 100°C

Stressz -korrózió -repedési küszöb: 125-175 MPA (a környezettől függ)

3. mikroszerkezeti jellemzők

Kulcs mikroszerkezeti jellemzők:

Gabonaszerkezet:

Részben átkristályosított szerkezet hosszúkás szemcsékkel

ASTM gabonaméret 7-9 (32-16 μm)

Képarány: 2: 1–4: 1 (hossz: szélesség)

Jól ellenőrzött szemcsés áramlási mintázat

Csapadék eloszlás:

Mgzn₂ (η/η ') erősítő csapadék: 5-15 nm

Cumgal₂ (s-fázis) csapadékot mutat

Al₇cu₂fe intermetallics: ellenőrzött méret és eloszlás

Al₁₂mg₂cr diszperoidok: 50-200 nm

Textúra fejlesztése:

Erős<111>és<100>rost textúrák

Textúra intenzitása: 3-8 × véletlenszerű

Optimalizálva az elsődleges terhelési irányok maximális szilárdságához

Különleges jellemzők:

Csapadékkal keményített mikroszerkezet

Minimális csapadékmentes zónák (PFZ) a gabonahatárokon

A durva intermetallikumok ellenőrzött eloszlása

Finom diszperoid eloszlás az átkristályosítási szabályozáshoz

4. Dimenziós specifikációk és toleranciák

Paraméter	Standard hatótávolság	Pontossági tolerancia	Kereskedelmi tolerancia	Vizsgálati módszer
Átmérő	10-250 mm	± 0,10 mm -ig 30 mm -ig	± 0,20 mm -ig 30 mm -ig	Mikrométer
		± 0,4% 30 mm felett	± 0,7% 30 mm felett
Ovalitás	N/A	Az átmérő tolerancia 50% -a	Az átmérő tolerancia 75% -a	Mikrométer
Hossz	2000-6000 mm	± 2 mm	± 5 mm	Mérőszalag
Egyenesség	N/A	0,2 mm/m	0,5 mm/m	Egyenes
Felületi érdesség	N/A	1,6 μm RA max	3,2 μm RA Max	Profilmérő
Vágja le a végsebességet	N/A	0,5 fokos Max	1,0 fok Max	Szögmérő

A rendelkezésre álló standard űrlapok:

Átmérő: 10 mm - 250 mm (nagyobb méretű kérésre rendelkezésre áll)

Szabványos hosszúság: 2000 mm, 3000 mm, 4000 mm, 6000 mm

Egyéni vágási hossz elérhető

Központ nélküli földrudak állnak rendelkezésre precíziós alkalmazásokhoz

A fűrészkéső védő végkapukkal ér véget

5. Temper -megnevezés és hőkezelési lehetőségek

Temperációs kód	Folyamat leírás	Optimális alkalmazások	Kulcsfontosságú jellemzők
T6	Oldat hőkezelt és mesterségesen érlelt	Nagy szilárdságú alkalmazások	Maximális erő és keménység
T651	T 6 + Stressz, nyújtva a nyújtással	Kritikus repülőgép -alkatrészek	Javított stressz -korrózióállóság
T73	Túlzott a stressz -korrózióállóság miatt	Korrózió-kritikus alkalmazások	Jobb SCC -ellenállás csökkentett szilárdsággal
T76	Módosított túlterheléses kezelés	Kiegyensúlyozott tulajdonságok	Kompromisszum a T6 és a T73 között
T7351	T 73 + Stressz, nyújtva a nyújtással	Vastag szakaszok maradék stressz -aggodalmakkal	Dimenziós stabilitás SCC -ellenállással

Temperamentumválasztási útmutató:

T6/T651: A legmagasabb szilárdsági követelmények

T73/T7351: Stressz-korrózió kritikus alkalmazások

T76: Kiegyensúlyozott tulajdonságok az általános repülőgép -alkalmazásokhoz

6. megmunkálási és gyártási jellemzők

Művelet	Szerszámanyag	Ajánlott paraméterek	Megjegyzések
Fordulás	Karbid, PCD	Vc =150-300 m/min, f =0.1-0.3 mm/rev	Éles eszközök nélkülözhetetlen
Fúrás	HSS-CO, karbid	Vc =60-120 m/min, f =0.15-0.35 mm/rev	Gyakori chiptisztítás
Őrlés	Karbid, PCD	Vc =180-350 m/min, fz =0.05-0.15 mm	Mászás marószalagot részesítve előnyben
Csapás	HSS-CO, ón bevonat	Vc =10-20 m/perc	A szál minőségi érzékeny a hőre
Romboló	Karbid, PCD	Vc =40-90 m/min, f =0.1-0.3 mm/rev	A H7 tolerancia elérhető
Szálmarás	Karbid	Vc =100-200 m/min, fz =0.03-0.08 mm	Előnyben részesítették a kritikus szálak megcsapolását

Gyártási útmutatás:

Machinabilitási besorolás: 70% (1100 alumínium=100%)

Felszíni kivitel: Jó (RA 0.8-3.2 μm elérhető)

Chipek képződése: rövid és közepes chips megfelelő szerszámokkal

Hűtőfolyadék: Vízben oldódó emulzió előnyben részesített (8-10% koncentráció)

Szerszám kopása: Mérsékelt a megfelelő paraméterekkel

Vágóerő: Magasabb, mint más alumíniumötvözetek

Hegeszthetőség: Rossz (a szerkezeti alkalmazásokhoz nem ajánlott)

Hideg munka: Korlátozott formálhatóság

Forró munka: T6 állapotban nem ajánlott

Hőkezelés: A megmunkálás után teljes mértékben melegíthető

7. Korrózióálló és védelmi rendszerek

Környezeti típus	Ellenállás besorolás	Védelmi módszer	Várható teljesítmény
Ipari légkör	Igazságos	Eloxizálás + festék	3-5 évek karbantartással
Tengeri környezet	Szegény	Eloxizálás + kromát + festék	2-3 évek karbantartással
Magas páratartalom	Igazságos	II. Típus eloxálása	1-2 évek további védelem nélkül
Stresszkorrózió	Szegény a T6 -ban, jó a T73 -ban	Megfelelő hőmérsékleti kiválasztás	Alkalmazás -specifikus
Lehámlás	Szegény	Megfelelő temperamentum + védelem	Kritikus a tengeri alkalmazásokban
Galvanikus korrózió	Szegény szén acélokkal	Elszigeteltség vagy áldozati védelem	Gondos kialakítást igényel

Felületi védelmi lehetőségek:

Elsajátítás:

I. típusú (króm): 2-8 μm (repülőgép -fokozat)

II. Típus (kén): 10-25 μM (általános cél)

III. Típus (kemény): 25-75 μm (kopásállóság)

Tömítés lehetőségek: Forró víz, dikromát, nikkel -acetát

Konverziós bevonatok:

Chromate per mil-dtl -5541 1A osztály

Nem krémium alternatívák a környezeti megfeleléshez

Festési rendszerek:

Epoxi alapozó + poliuretán fedőréteg

Repülőkar által képzelhető rendszerek állnak rendelkezésre

Mechanikai védelem:

Lövés a fokozott fáradtság és SCC ellenállás érdekében

Üveggyöngy robbantása az egységes megjelenés érdekében

8. A műszaki tervezés fizikai tulajdonságai

Ingatlan	Érték	Tervezési megfontolás
Sűrűség	2,81 g/cm³	A súlyszámítás az alkatrészekhez
Olvadási tartomány	477-635 fok	Hőkezelési korlátozások
Hővezető képesség	130-150 W/m·K	Hőgazdálkodási terv
Elektromos vezetőképesség	33-40% IACS	Elektromos alkalmazások tervezése
Fajlagos hő	860 j/kg · k	Hőtömeg számítások
Hőtágulás (CTE)	23.4 ×10⁻⁶/K	Termikus stressz -elemzés
Young modulusa	71,7 GPA	Elhajlás és merevségi számítások
Poisson aránya	0.33	Strukturális elemzési paraméter
Mágneses permeabilitás	~ 1,00 (nem-mágneses)	Elektronikus alkalmazások

Tervezési megfontolások:

Működési hőmérsékleti tartomány: -70 fok a +120 fokig

Ingatlanmegtartás: Kiváló 100 fok alatti, fokozatos lebomlás fent

Stressz -relaxáció: minimálisan 100 fok alatt

Fáradtsági élet: jobb, mint a legtöbb alumínium ötvözet

Notch érzékenység: közepes vagy magas

Kriogén teljesítmény: Jó szilárdság visszatartása alacsony hőmérsékleten

Rezgési csillapítás: gyenge (a nagy szilárdságú alumíniumra jellemző)

9. Minőségbiztosítás és tesztelés

Szabványos tesztelési eljárások:

Kémiai összetétel:

Optikai emissziós spektroszkópia

Röntgenfluoreszcencia analízis

Az összes fő elem és szennyeződés ellenőrzése

Mechanikai tesztelés:

Szakítóvizsgálat (longitudinális és keresztirányú)

Keménységi tesztelés (Brinell, Rockwell B)

Ütésvizsgálat (szükség esetén)

Fáradtságvizsgálat (kritikus alkalmazásokhoz)

Dimenziós ellenőrzés:

Átmérő/ovalitás több helyen

Egyenesség -ellenőrzés

Hosszúságmérés

Ronasztruktív tesztelés:

Ultrahangos ellenőrzés AMS-STD-nél -2154

Örvényáram -tesztelés a felszíni hibákra

Penetráns ellenőrzés (kritikus alkalmazások)

Mikroszerkezeti elemzés:

Gabonaméret meghatározása

Intermetall részecske értékelés

Hámlasztási korrózió -érzékenység (ASTM G34)

Szabványos tanúsítások:

Mill tesztjelentés (en 10204 3.1)

Kémiai elemzési tanúsítás

Mechanikai tulajdonságok tanúsítása

Hőkezelő tanúsítás

Ronasztruktív tesztelési tanúsítás

Anyagi nyomon követhetőség dokumentáció

10. Alkalmazások és tervezési szempontok

Elsődleges alkalmazások:

Repülési alkatrészek:

Repülőgép -futómű alkatrészei

Szárnyszürkék és szerkezeti elemek

Törzskeretek és válaszfalak

A motor tartók és tartók

Védelmi alkalmazások:

Rakéta alkatrészek

Fegyverrendszer alkatrészei

Páncélozott jármű alkatrészei

Harcászati berendezések szerelvényei

Nagyteljesítményű autóipar:

Hajtótengelyek

Felfüggesztési alkatrészek

Összekötő rudak

Teljesítmény-kritikus kötőelemek

Ipari felszerelés:

Nagy stresszű gép alkatrészek

Formák műanyag injekcióhoz

Hidraulika rendszer alkatrészei

Robotika és automatizálási alkatrészek

Speciális alkalmazások:

Precíziós műszer alkatrészek

Nagyteljesítményű sportfelszerelés

Sziklamászó berendezés

Kamera szerelő rendszerek

Tervezési előnyök:

Kivételes szilárdság-súly arány

Kiváló fáradtság teljesítmény

Nagy ellenállás a mechanikus kopással szemben

Kiváló megmunkálási jellemzők

Méret stabilitás megmunkálás után

Megbízható teljesítmény nagy stresszes alkalmazásokban

Átfogó anyagi adatbázis a mérnöki tervezéshez

Széles rendelkezésre állás standard méretben
